(*) Opcional
Observação: demais características ou alterações sob consulta.

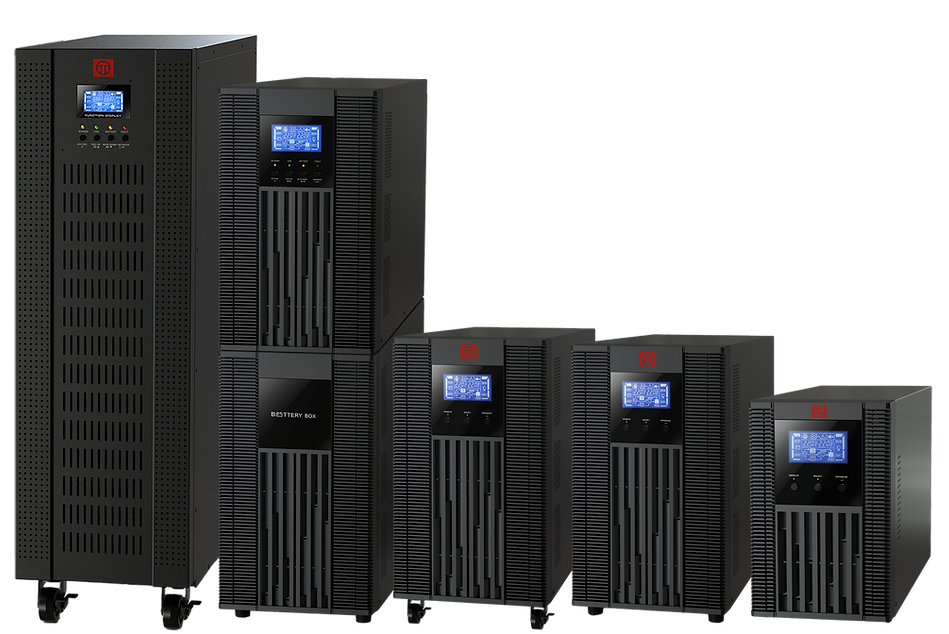

Titan Pro

1-3kVA

  • A linha Titan Pro da Ata Sistemas oferece soluções robustas e confiáveis de nobreaks (UPS), projetadas para atender às exigências de ambientes industriais e comerciais que operam em baixa tensão. Com tecnologia avançada, alta eficiência e design robusto, garante a continuidade das suas operações, protege seus equipamentos críticos e otimiza o uso da energia elétrica. Ideal para sistemas que não podem ter as suas operações interrompidas, como data centers, sistemas bancários, centros cirúrgicos, equipamentos médicos, equipamentos de sustentação a vida, sistemas de comunicação, iluminação, dentre outros.

    • Modelo: TP1K; TP2K; TP3K

    • Capacidade (KVA): 1kva; 2kva; 3kva;

    • Entrada: Tensão Nominal: l110/115/120/127Vac ou 208/220/230/240Vac mono/bifásico/bivolt automática; Faixa de Tensão: 60-145Vac ou 120-300Vac@60%carga; 90-145Vac ou 175-300Vac@100%carga; Faixa de Frequência: 60Hz ± 5%; Fator de Potência≥ 0,99 @ voltagem nominal; Conexão de Entrada: *Bornes/ *1 plug padrão ABNT 14136 de 20A ou 10A (conforme potência), com cabo de 1,5mt ou de Bornes (3kva 120Vac)

    • Saída: Tensão Nominal: 110/115/120/127v ou 208/220/230/240 mono ou bivolt selecionável; Faixa de Tensão: ±1%; Faixa de Frequência: 60Hz ± 0,5%; Fator de Potência: 0,9; Forma de onda: Senoidal pura; Regulação Dinâmica:< 2%; Fator de Crista: 3:1; Conexão de Saída: 4/6 tomadas padrão ABNT 14136 de 10 ou 20A; Bornes e/ou 4/8 tomadas padrão ABNT 14136 de 10 ou 20A; Bornes + 8 tomadas padrão ABNT 14136 de 10 ou 20A; THD Distorção Harmônica: <= 2% @ 100% carga linear; <= 5% @100%carga não linear;

    • Bateria: Tipo de Bateria: Baterias seladas reguladas por válvula - VRLA; Recarga: Sistema de recarga automática ABM; Autonomia: *Mínima de 5 minutos ou conforme configuração solicitada; Configuração: 2 baterias 12V/9Ah; 4 baterias 12V/9Ah; 6 baterias 12V/9Ah; Tempo de Recarga: 4 horas para 90% de capacidade; Gabinete: Gabinete monobloco em estrutura de chapa de aço;

    • Proteção: Sub/sobretensão; sobrecarga; curto-circuito; sobre temperatura; supressor de ruído e supressor de pico; supressor de transientes na entrada; desligamento do inversor com carga baixa de bateria e retorno com a rede;

    • Chave Estática: Chave ByPAss Automática incorporada;

    • Sobrecarga: 110 a 130% por 10min/ de 125 a 150% por 30seg / após vai para ByPass;

    • Grau de Proteção: IP 20;

    • Alarme: Sinalização: Bateria em descarga; bateria em nível baixo; sobrecarga; falha na rede; Audiovisual: Sobrecarga, queda da rede, fim de autonomia e ByPass;

    • Medidas: Dimensão P x L x A (mm): 282x145x220 ou 397x145x220; 397x145x220 ou 421x190x318; 421x190x318 ou 421x190x636;

    • Peso: Peso Bruto com baterias (kg): 9.8/19; 17/27; 32/40; Peso Bruto com Bateria e um Traf.27; 35; 45;

    • Comunicação: RS232/ DB9 / RS485/ RJ-45;

    • Gerenciamento SNMP: Via SNMP Manager e Web browser;

    • Smart RS-232 ou USB: Suporte Windows 2000 / 2003 / XP / Vista / 2008 / 7 / 8 / 10, Unix, Linux;

    • Meio Ambiente: Temperatura: 0-45°C; Ruído dB@1 metro: < 45 dBA a 1 metro; < 48 dBA a 1 metro; < 50 dBA a 1 metro;

    • Umidade: 0-95%.

    • Online Dupla Conversão;

    • Função TRUE RMS;

    • Filtro EMI e RFI;

    • Aterramento (PE+Gabinete);

    • Sistema PLL (inversor sincronizado com a rede concessionária);

    • DC Start (Permite inicialização do UPS pelo modulo de baterias);

    • Função Auto-Teste (Verificação dos circuitos na inicialização);

    • Corretor de Fator de Potência Ativo (PFC);

    • Microprocessador DSP;

    • Tempo de Transferência nulo 0ms (Bypass, Inversor e Baterias);

    • Inversor e retificador com tecnologia IGBT controlados por PWM (20KHz);

    • Forma de Onda Senoidal Pura;

    • Sistema de ventilação forçada (coolers) com controle de rotação conforme a variação dos níveis de carga aplicada;

    • Gabinete metálico com pintura em epóxi, com rodízios giratórios;

    • Conexões de entrada e saída via bornes com parafusos;

    • Permite expansão do módulo de baterias através de conexão externa;

    • Display LCD e LED’s sinalizadores com monitoramento de status, bypass, inversor, baterias, função autoteste e falhas;

    • Compatível com baterias do tipo VRLA ou Estacionária;

    • Possui chave estática;

    • Bypass manutenção através de chave rotativa, disjuntor ou chave eletrônica (EPO);

    • Isolação eletrônica (IGBT's) com fusíveis de proteção;

    • Ampla faixa de tensão de entrada (110-300V);

    • Proteções contra sobrecarga, sub e sobretensão, surtos e descargas eletromagnéticas, curto-circuito, distorções harmônicas, SAG, sobretemperatura etc.;

    • Recarga do banco de baterias mesmo com o inversor desligado;

    • Grau de proteção IP-20; Compatibilidade com grupos geradores 40 a 70Hz (Configurável);

    • Hot Swap (Troca a quente do módulo de baterias sem ininterrupção da alimentação das cargas);

    • Software de gerenciamento SMNP compatível com as RS-232 (DB9)/RS-485/RJ-45 (Ethernet)/MODBUS;

    • Atende as Normas e Certificações: NBR15014, NBR14373, IEC62040, IEC61000, ISO9001, ISO14001 e ISO45001.
