(*) Opcional
Observação: demais características ou alterações sob consulta.

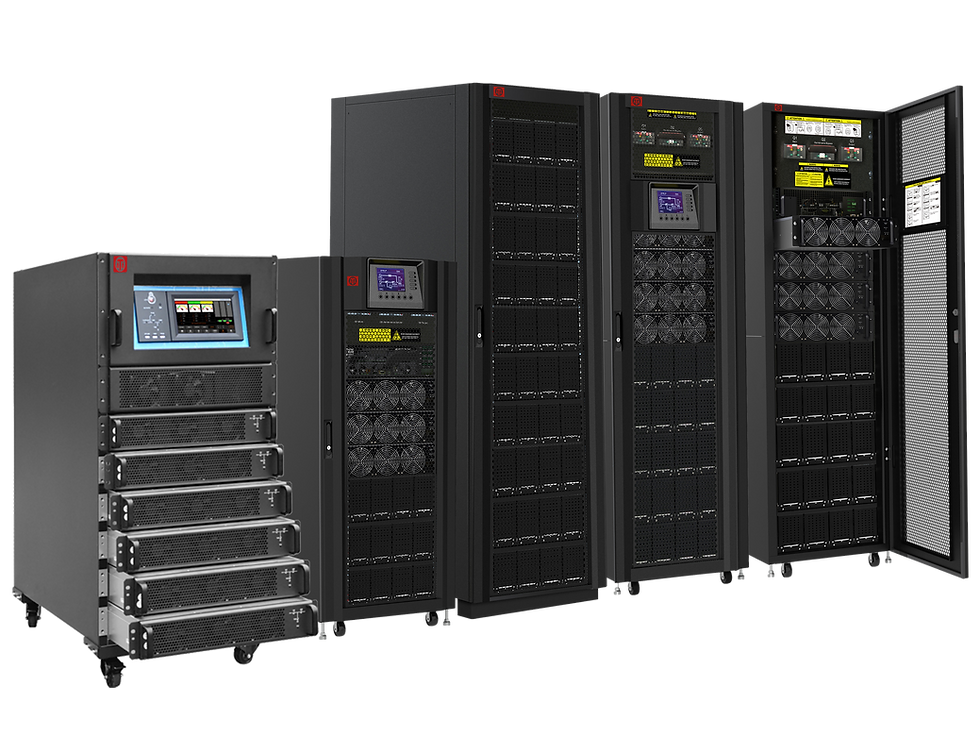

Hipower RM

15-500kVA

  • A linha Hipower RM Modular da Ata Sistemas oferece soluções robustas e confiáveis de nobreaks (UPS) trifásicos, projetadas para atender às exigências de ambientes industriais e comerciais que operam em baixa tensão. Com tecnologia avançada, alta eficiência e design robusto, garante a continuidade das suas operações, protege seus equipamentos críticos e otimiza o uso da energia elétrica. Ideal para sistemas que não podem ter as suas operações interrompidas, como data centers, sistemas bancários, centros cirúrgicos, equipamentos médicos, equipamentos de sustentação a vida, sistemas de comunicação, iluminação, dentre outros.

    • Modelo: RM100/50X; RM20/50X; RM300/50X; RM500/50X; RM030/15X; RM045/15X; RM080/15X

    • Capacidade: (KVA)100kva/100kw; 200kva/200kw; 300kva/300kw; 500kva/500kw; 30kva/30kw; 45kva/45kw; 90kva/15kw;

    • Entrada: Tensão Nominal: 380V/400V/415V (F+F) e 220V/230V /240V (F+N); Frequência nominal: 50/60Hz; Fator de  potência: >0.99 @voltagem nominal e @100% carga; Intervaldo de tensão (F+F): 304~478Vac @100% Carga / 228V~304Vac @50% Carga; Faixa de frequência: 54-64Hz; THD: <3% @100% Carga Linear;

    • Saída: Tensão Nominal: 380V/400V/415V(F+F) e 220V/230V/240V(F+N); Regulação estática: 1%; THD: <1,5% @ 100% carga linear <4% @carga não linear; Fator de potência: 1.0; Faixa de frequência: 50/60Hz +- 0.01%; Fator de crista: 3:1; Capacidade de sobrecarga: <110%, 60min, 110%~125%, 10min, 125%~150%, 1min, >150%, 200ms; 102% a 110%, 60min, 110 % a 125%, 10min, 125% a 150%, 1min, >150%, 200ms;

    • Bypass: Tensao de Bypass nominal (F+F)380V/400V/415V; Variação de Tensão Bypass: -20% +15%; -40% +25% selecionável; Capacidade de Sobrecarga: Até 125%, operação normal, >125% <130%, duram mais que 10 minutos, >130% <150%, duram mais que 1 minuto, >150% duram mais de 300ms; Ate 110% operação normal, >110% <130%, duram mais que 5 minutos, >130% <150%, duram mais que 1 minutos, >150% duram mais que 300 ms.

    • Meio Ambiente: Eficiência do sistema: Modo Normal: 95%max / Modo Econômico: 99%; Eficiência do modo de bateria: 94,5%; Display: LED + LCD + Touchscreen; Linguagem: Chinês Simplificado, Chinês Tradicional, Inglês, Turco, Coreano, Russo, Polonês e Português; Classe IP: IP20; Interface (Portas de Comunicação): RS232, RS485, USB; RS232,RS485, Cartão SNMP (Opcional), EPO; Instalação/Conexão: Entrada de cabo posterior ou inferior; Temperatura de Operação: 0-40; Temperatura de Armazenamento: -25℃~70℃; Umidade Relativa: 0-95% (sem condensação); Ruído (dB) (A 1m do painel frontal): 58dB (um módulo); Dimensão (LxCxA) mm: 600x980x1150; 650x960x1600; 650x960x2000; 1300x1100x2000; 485x697x398; 485x751x575; 485x751x103; Peso Líquido (kg): 210; 350;  490; 900; 42; 57; 85; Dimensão Modular: PM50X; 510x700x178mm/45Kg; PM15X; 436x590x85mm/15.5kg.

    • Online Dupla Conversão;

    • Função TRUE RMS;

    • Filtros EMI e RFI;

    • Aterramento (PE+Gabinete);

    • Sistema PLL (inversor sincronizado com a rede concessionária);

    • DC Start (Permite inicialização do UPS pelo modulo de baterias);

    • Função Auto-Teste (Verificação dos circuitos na inicialização);

    • Corretor de Fator de Potência Ativo (PFC);

    • Microprocessador DSP; Tempo de Transferência nulo 0ms (Bypass, Inversor e Baterias);

    • Inversor e retificador com tecnologia IGBT controlados por PWM (20KHz);

    • Forma de Onda Senoidal Pura;

    • Sistema de ventilação forçada (coolers) com controle de rotação conforme a variação dos níveis de carga aplicada;

    • Gabinete metálico com pintura em epóxi, com rodízios giratórios;

    • Conexões de entrada e saída via bornes com parafusos;

    • Permite expansão do módulo de baterias através de conexão externa;

    • Display LCD, com LED’s sinalizadores (monitoramento de status, bypass, inversor, baterias, função autoteste e falhas) e touch-screen 4:3’’ para modelos a partir de 10kva;

    • Compatível com baterias do tipo VRLA ou Estacionária;

    • Possui chave estática e interface para contato seco;

    • Permite a inicialização do UPS mesmo sem a presença do módulo de baterias;

    • Bypass manutenção através de chave rotativa ou disjuntor;

    • Desligamento de emergência (EPO); Isolação eletrônica (IGBT's) com fusíveis de proteção; Ampla faixa de tensão de entrada (110-300V);

    • Proteções contra sobrecarga, sub e sobretensão, surtos e descargas eletromagnéticas, curto-circuito, distorções harmônicas, SAG, sobretemperatura e etc;

    • Recarga do banco de baterias mesmo com o inversor desligado;

    • Grau de proteção IP-20, IP-21;

    • Compatibilidade com grupos geradores 40 a 70Hz (Configurável);

    • Paralelismo redundante ativo, (N+1) até 6 unidades;

    • Hot StandBy (Conexões independentes para rede principal e rede alternativa);

    • Hot Swap (Troca a quente do módulo de baterias sem ininterrupção da alimentação das cargas);

    • Software de gerenciamento SMNP compatível com as RS-232 (DB9)/RS-485/RJ-45 (Ethernet)/MODBUS;

    • Atende as Normas e Certificações: NBR15014, NBR14373, IEC62040, IEC61000, ISO9001, ISO14001 e ISO45001.

Solicite um orçamento para seu próximo projeto.
